led全彩发光字的接线方法[流程图]

文章出处：恒心广告责任编辑：admin人气：5977发表时间：2021-04-08 02:57:47【大中小】

　　led全彩发光字的接线方法，今天我们在这里为大家介绍一个操作性的知识，大家一定要看哦！

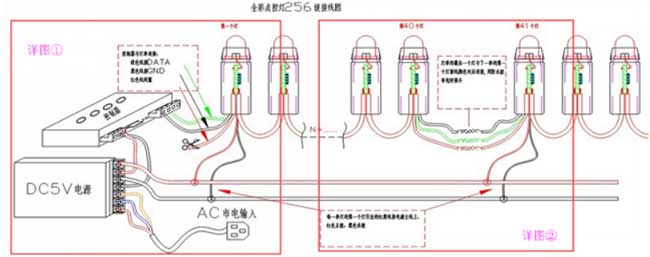

　　led全彩发光字的接线方法：

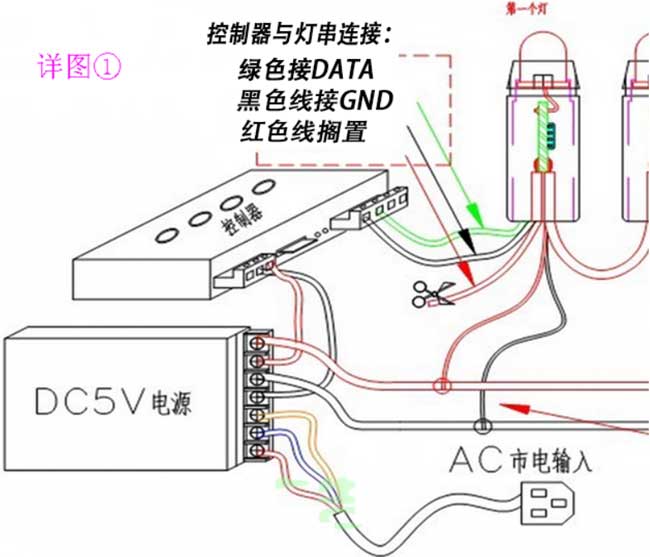

　　1、灯线对应：红→ +V，黑→ -V（GND），蓝→ DAT，绿→ CLK。

　　2、控制器和电源的主线请用2.5mm多股的软电线。

　　3、灯和控制器都是5V供电，勿用高于5V的电源！否则会烧坏灯珠和控制器，供电也不能低于5V，否则会工作不正常。

　　4、每颗灯的最大功率是0.3W，每个开关电源可拉几组主线出来，每组主线最多只带200颗灯，多带了会影响亮度！请根据每个开关电源的功率来接灯。

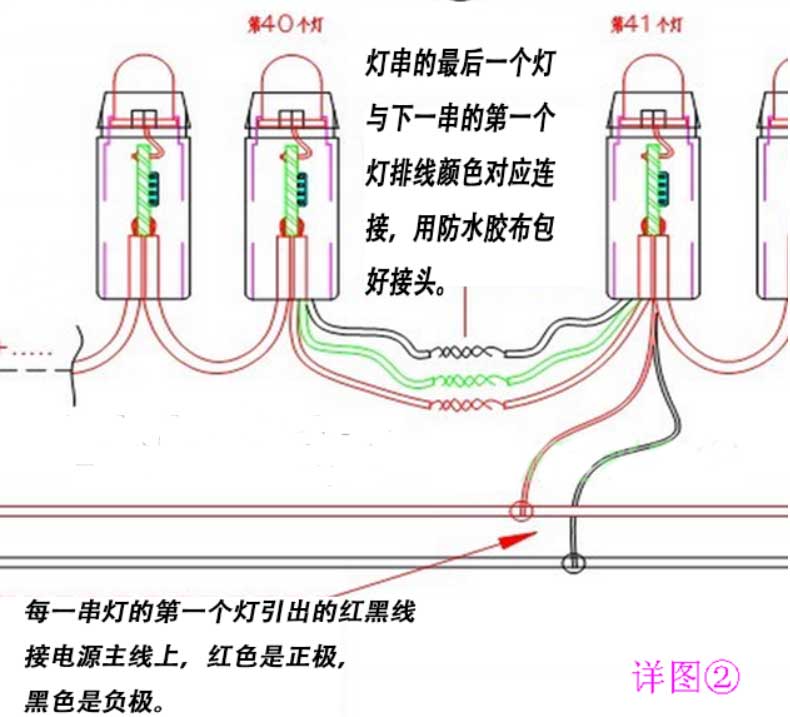

　　5、每串灯的红线（+V）黑线（-V）都要接到开关电源的主线上，这样可以更均匀的供电。

　　6、全彩灯是根据设计好的连线图（排孔连线图）来做动画程序的，所以一定要按连线图来插灯！走向和数量都不能错。

　　7、灯串输入和输出的区别：灯上有IC（芯片）一面的线是输入，反面的线是输出。

　　8、连线图上的P1是输入端，对应控制器的端口。

　　9、更详细的控制器资料请看控制器说明书。

　　led全彩发光字接线注意事项

　　1、开关电源要预留出20%，例如100W只用80W。

　　2、灯孔直径把握好，圆孔过大或过小会导致灯插不进去或脱落。建议用激光或数控冲床打孔。

　　3、插灯时用力要适中，力过猛摇动幅度过大会使灯内原件受损!

　　4、避免带电操作。灯串接接主线时把线头剥长线口剥大一些，然后用力缠紧，再包胶布。不然会出现接触不良的隐患。

　　5、开关电源请选质量好的，差的电源可能会功率达不到或者电压不对，其结果造成登偏暗或者控制器不正常。

　　6、有线头或铜线裸露的地方请用胶布包好，防止短路。

　　7、主线不宜过长，应在3米左右，最长不应超过5米，否则会损耗电流降低电压！

　　8、每个控制器最多能带2048颗灯珠，接多少要根据设计好的连线图来插灯。
